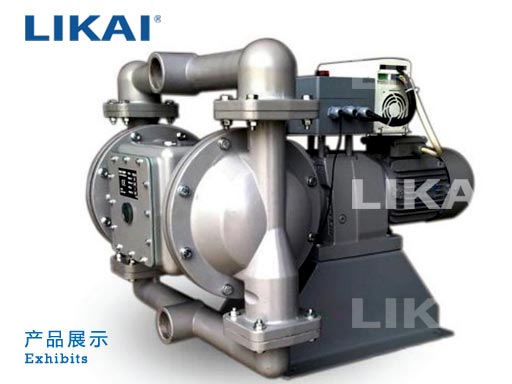

DBY型電動隔膜泵

DBY系列電動隔膜泵近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

DBY系列電動隔膜泵在近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵螺桿泵,來應用于石化、陶瓷、冶金等行業,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合。

技術參數

流量:0-20m3/h;
揚程:30m;
功率:0.37-4kw;
轉速:1450r/min;
口徑:10-100mm;
溫度:-15-+150℃;
自吸高度:5-7m。

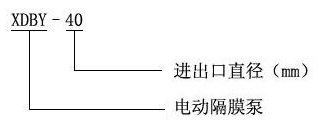

型號意義

型號 流量M3/h 揚程 M 吸程 M 配備功率 KW 使用溫度℃ 配備減速機型號
進口 出口 鑄鐵 不銹鋼 鋁合金
DBY-10 絲扣 3/8" 0.5 30 3-4 0.55 80 120 80 XWD0.55-2-35
DBY-15 絲扣 1/2" 0.75 30 3-4 0.55 80 120 80 XWD0.5-2-35
DBY-25 25 25 3.5 30 3-4 1.5 80 120 80 XLD1.5-3-35
DBY-40 40 40 4.5 30 3-4 1.5 80 120 80 XLD1.5-3-35
DBY-50 50 50 6.5 30 3-4 2.2 80 120 80 XLD2.2-3-35
DBY-65 65 65 8 30 3-4 2.2 80 120 80 XLD2.2-3-35
DBY-80 80 80 16 30 3-4 5.5 80 120 80 XLD3-3-35
DBY-100 100 100 20 30 3-4  5.5 80 120 80 XLD3-3-35

1、各種劇毒、易燃、易揮發液體。
2、各種強酸、強堿、強腐蝕液體。
3、可輸送較高溫度的介質150℃。
4、作為各種壓濾機前級送壓裝置。
5、熱水回收及循環。
6、油罐車、油庫、油品裝卸。
7、泵吸泡菜果醬、土豆泥、巧克力等。
8、泵吸油漆、樹膠、顏料粘合劑。
9、各種瓷器釉漿水泥灌漿灰漿泥漿。
10、各種橡膠漿乳膠、有機溶劑、填料。
11、用泵為油輪駁船清倉吸取倉內污水及剩油。
12、啤酒花及發酵粉稀漿、糖漿、糖蜜。
13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14、各種特殊介質的吸送。

DBY系列電動隔膜泵
主要零件名稱及材質


編號 名稱 材質 數量
1 電機   1
2 聯軸器 HT200 2
3 六角彈性塊 氯丁橡膠 1
4 偏心輪 HT250 2
5 連桿 ZG 2
6 減速箱   1
7 螺栓 Q235-A 4
8 開口銷 Q235-A 2
9 活塞銷 A3 2
10 活塞 無縫管兩端焊接 2
11 缸套 HT200 2
12 油杯   2
13 螺栓 Q235-A 16
14 隔膜 丁晴橡膠 氯丁橡膠 4
15 出水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
16 泵體 鋁合金 2
鑄鐵
不銹鋼
襯膠
17 閥球 不銹鋼 4
18 進水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
19 底座 HT200 槽鋼 1
20 螺栓 Q235-A 8
21 閥口座 氯丁橡膠 丁晴橡膠 4
22 螺栓 Q235-A 4
23 螺栓 Q235-A 4
24 壓板 A3 4

安裝尺寸 DBY系列電動隔膜泵

型號 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980
