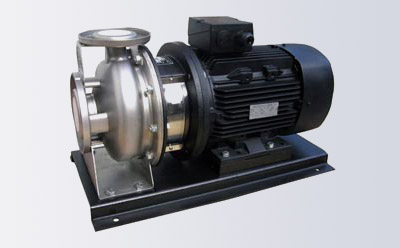

ZS型不銹鋼臥式單級離心泵采用不銹鋼板沖壓脹型焊接等工藝制成，可替代傳統的IS泵和一般的耐腐蝕泵。其具有外形美觀、結構輕巧、節能、經久耐用和耐輕腐蝕、低噪音等特點。
ZS型不銹鋼臥式單級離心泵采用不銹鋼板沖壓脹型焊接等工藝制成，可替代傳統的IS泵和一般的耐腐蝕泵。其具有外形美觀、結構輕巧、節能、經久耐用和耐輕腐蝕、低噪音等特點。
運行條件:
清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體；
常溫型－15℃至+70℃
熱水型+70℃至+110℃
環境溫度+40℃；
海拔限制1000米 系統壓力10bar
電機:
電機為全封閉、風冷式二極標準電機；
防護等級：IP55；
絕緣等級：F；
標準電壓：50Hz 1×220V 3×380V
型號意義
Z S 65 — 50 — 200 — 11.0
— — — — — —
│ │ │ │ │ └─ 電機功率（kW）
│ │ │ │ └────葉輪名義直徑（mm）
│ │ │ └────── 排出口直徑（mm）
│ │ └─────────吸入口直徑（mm）
│ └────────── 加長軸（mm）
└─────────── 不銹鋼臥式單級離心泵
|
型 號 |
揚程 |
流量 |
電機功率 |
轉速 |
|
ZS50-32-160/1.1 |
18 |
6.3 |
1.1 |
2900 |
|
ZS50-32-160/1.5 |
20 |
12.5 |
1.5 |
2900 |
|
ZS50-32-160/2.2 |
25 |
12.5 |
2.2 |
2900 |
|
ZS50-32-200/3.0 |
32 |
12.5 |
3.0 |
2900 |
|
ZS50-32-200/4.0 |
42 |
12.5 |
4.0 |
2900 |
|
ZS50-32-200/5.5 |
54 |
12.5 |
5.5 |
2900 |
|
ZS65-40-125/1.5 |
13 |
25 |
1.5 |
2900 |
|
ZS65-40-125/2.2 |
18 |
25 |
2.2 |
2900 |
|
ZS65-40-125/3.0 |
24 |
25 |
3.0 |
2900 |
|
ZS65-40-160/4.0 |
28 |
25 |
4.0 |
2900 |
|
ZS65-40-200/5.5 |
36 |
25 |
5.5 |
2900 |
|
ZS65-40-200/7.5 |
46 |
25 |
7.5 |
2900 |
|
ZS65-40-200/11.0 |
62 |
25 |
11.0 |
2950 |
|
ZS65-50-125/3.0 |
13 |
50 |
3.0 |
2900 |
|
ZS65-50-125/4.0 |
18 |
50 |
4.0 |
2900 |
|
ZS65-50-160/5.5 |
25 |
50 |
5.5 |
2900 |
|
ZS65-50-200/7.5 |
32 |
50 |
7.5 |
2900 |
|
ZS65-50-200/9.2 |
40 |
50 |
9.2 |
2900 |
產品應用:
ZS型不銹鋼臥式單級離心泵是一種適應范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適用于不同溫度、流量和壓力范圍。
其典型應用主要包括以下方面：
供水：水廠過濾、輸送及分區送水和主管增壓；
工業增壓：流程水系統、清洗系統；
工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；
水處理：蒸餾系統或分離器、游泳池等；
農田灌溉、石油化工、醫藥衛生等。
安裝條件:
ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成：
1）泵應安裝在通風且防冰凍的地方；
2）泵的安裝要保證在使用時泵不受系統管路的張力影響；
3）如果泵安裝在戶外，必須配置合適的外罩以防止電氣元件進水或凝露；
4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間；
5）電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；
6）泵應水平安裝在基座上，水平方向為泵的吸入口，垂直方向為泵的排出口。
上一條: CDLF型輕型不銹鋼立式多級泵

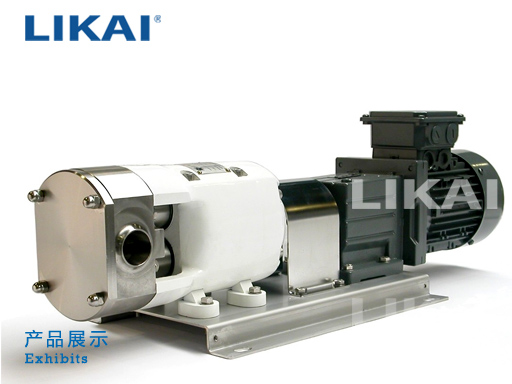

下一條: LQ系列轉子泵
